Pomiary jakości energii i kompensacja mocy biernej

Przykładowa realizacja: od rejestracji parametrów zasilania i analizy mocy biernej po dobór oraz montaż szafy kompensacji mocy biernej / SVG. Dzięki temu można ograniczyć opłaty za energię bierną i poprawić parametry pracy instalacji.

Od pomiarów do wdrożenia kompensacji

Przykładowa realizacja obejmowała pomiary jakości energii, analizę obciążenia faz, ocenę mocy biernej oraz dobór rozwiązania kompensacyjnego. Po analizie można przejść do wykonania i uruchomienia szafy kompensacji mocy biernej / SVG dobranej pod konkretny obiekt.

Zakres prac

Podłączenie analizatora jakości energii w rozdzielnicy głównej nN.
Rejestracja napięć, prądów, mocy, tgφ/cosφ oraz profilu poboru energii przez kilka dób.
Analiza rozkładu obciążenia pomiędzy fazami i sprawdzenie symetrii napięć.

Analiza jakości energii

Sprawdzenie poziomu napięcia względem wymagań PN-EN 50160.
Ocena zawartości harmonicznych oraz całkowitego odkształcenia napięcia THD.
Identyfikacja przyczyn naliczania opłat za energię bierną indukcyjną lub pojemnościową.

Kompensacja i ograniczenie opłat

Dobór sposobu kompensacji mocy biernej: bateria kondensatorów, układ dławikowy lub SVG.
Montaż i przygotowanie szafy kompensacji do uruchomienia oraz późniejszej weryfikacji efektu.
Wskazanie działań ograniczających opłaty za energię bierną i poprawiających współczynnik mocy.

Monitoring po uruchomieniu

Podgląd energii czynnej i biernej w aplikacji po wdrożeniu kompensacji.
Porównanie cosφ, prądów oraz mocy biernej przed i po kompensacji.
Zanonimizowane dane można pokazać w raporcie dla utrzymania ruchu lub właściciela obiektu.

Galeria realizacji

Zdjęcia z pomiarów jakości energii oraz wdrożenia kompensacji mocy biernej: szafa SVG, aparatura zabezpieczająca, sterowanie, wentylacja oraz zanonimizowane podglądy monitoringu online parametrów pracy układu.

Otwarta szafa kompensacji mocy biernej SVG po montażu — Szafa kompensacji mocy biernej / SVG po montażu i przygotowaniu do uruchomienia.

Wnętrze szafy kompensacji mocy biernej SVG z aparaturą zabezpieczającą — Wnętrze układu kompensacji: aparatura zabezpieczająca, sterowanie i opisane przewody.

Zewnętrzna szafa kompensacji mocy biernej z wentylacją i oznaczeniami ostrzegawczymi — Szafa zewnętrzna po zamknięciu, z wentylacją i oznaczeniami bezpieczeństwa.

Zanonimizowany panel monitoringu online energii czynnej i biernej po uruchomieniu kompensacji mocy biernej — Zanonimizowany panel monitoringu online: energia czynna, energia bierna oraz wykresy porównawcze z ostatnich 30 dni po uruchomieniu kompensacji.

Zanonimizowany panel porównania cos fi, prądów i mocy biernej przed oraz po kompensacji — Zanonimizowany podgląd efektu kompensacji: cosφ wzrósł z 0,44 do 0,96, prąd sumaryczny spadł ze 128 A do 60 A, a moc bierna sumaryczna z 28 kVar do 3,6 kVar.

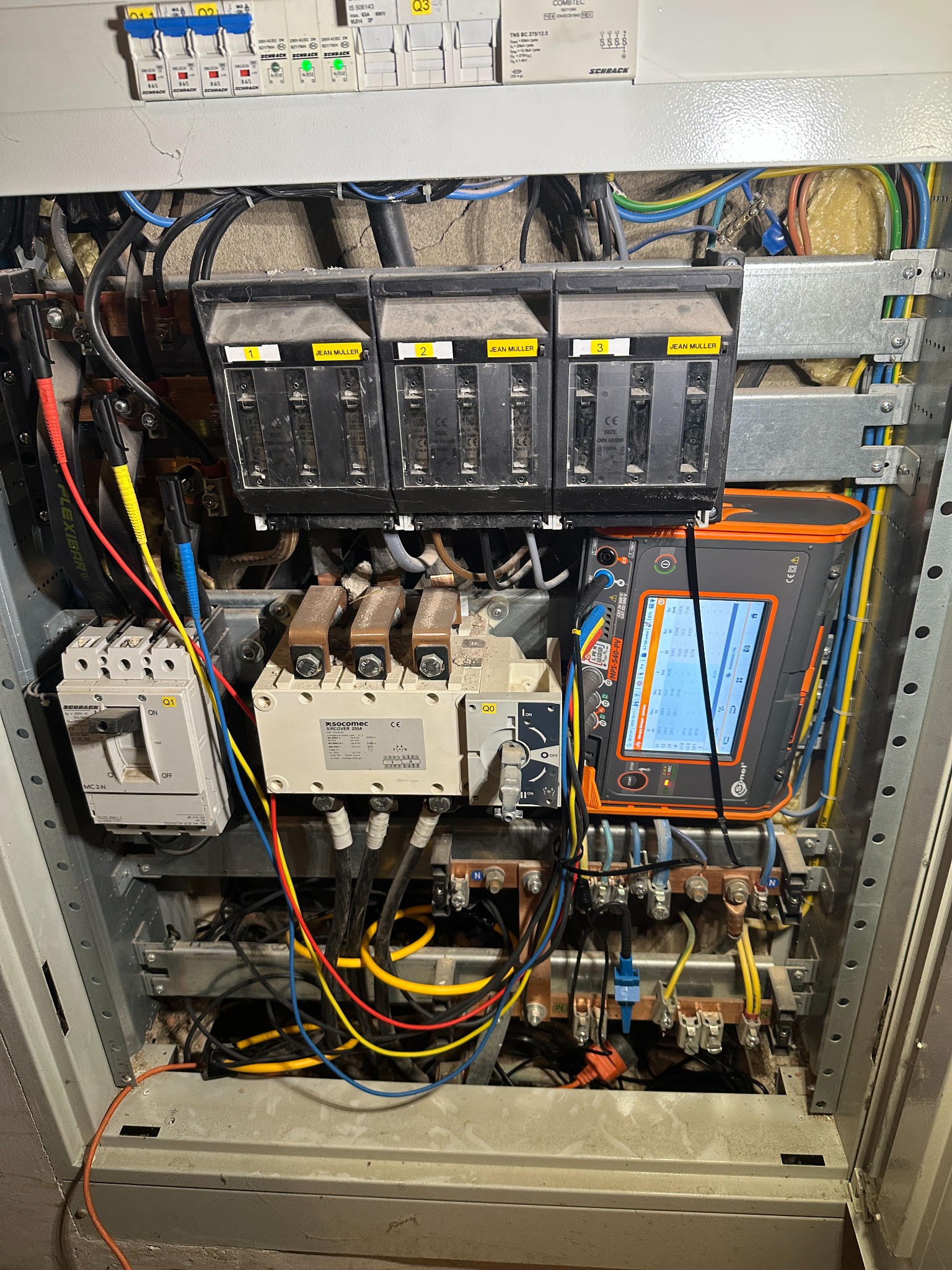

Analizator jakości energii zamontowany w rozdzielnicy nN — Analizator jakości energii Sonel MPI-540-PV podłączony w rozdzielnicy głównej nN.

Bieżące odczyty napięć i prądów z analizatora — Bieżące odczyty napięć, prądów i częstotliwości – kontrola parametrów zasilania.

Wykres zmian napięcia w czasie – ocena stabilności oraz zgodności z normą PN-EN 50160.

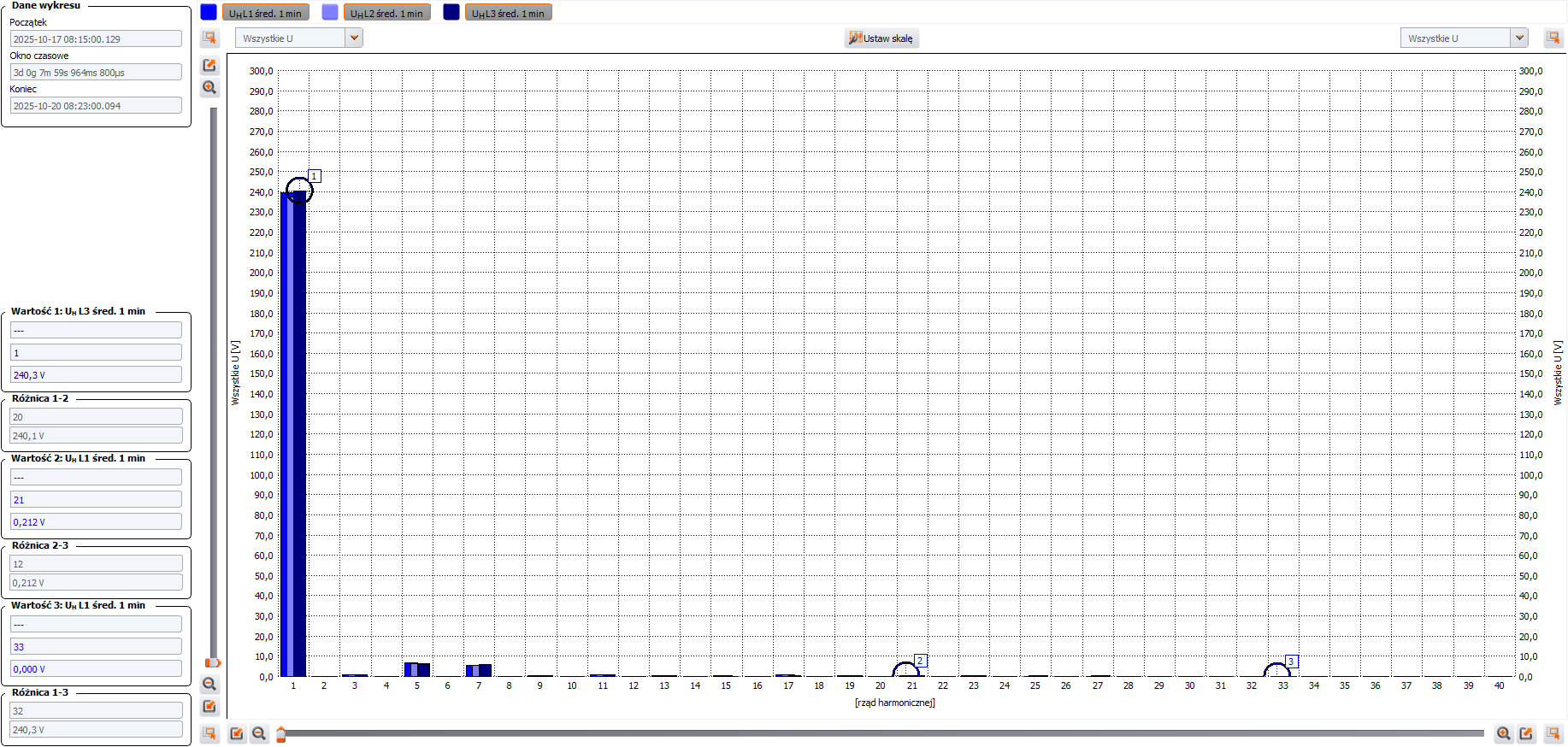

Widmo harmonicznych napięcia – ocena odkształceń i wpływu odbiorników nieliniowych.
