Pomiary elektryczne i odbiory instalacji

Przykładowa realizacja kompleksowych pomiarów instalacji elektrycznej w budynku: skuteczność ochrony przez samoczynne wyłączenie zasilania, testy RCD, pomiary rezystancji izolacji oraz ciągłości przewodów ochronnych, zakończone sporządzeniem protokołów odbiorczych w Proton+.

Pomiary instalacji elektrycznej – przykładowa realizacja

Na potrzeby odbioru instalacji wykonaliśmy pełen pakiet pomiarów zgodnie z PN‑HD 60364‑6: pomiary impedancji pętli zwarcia, badania wyłączników różnicowoprądowych, sprawdzenie rezystancji izolacji oraz ciągłości przewodów ochronnych. Pomiary wykonywane były miernikiem Sonel MPI‑540‑PV, a wyniki opracowano w formie protokołu dla Inwestora.

Zakres pomiarów

Oględziny instalacji i weryfikacja zgodności z dokumentacją projektową.
Pomiary impedancji pętli zwarcia L‑PE i L‑N dla obwodów gniazd i oświetlenia.
Badania wyłączników różnicowoprądowych w trybie AUTO (czasy i prądy zadziałania).
Pomiary rezystancji izolacji przewodów zasilających i obwodów końcowych.
Sprawdzenie ciągłości przewodów PE i połączeń wyrównawczych.

Bezpieczeństwo i normy

Ocena spełnienia warunku SWZ (ADS) dla zastosowanych zabezpieczeń nadprądowych.
Weryfikacja, czy czasy zadziałania RCD mieszczą się w wymaganych przedziałach.
Kontrola poziomu rezystancji izolacji w odniesieniu do wartości minimalnych z normy.
Sprawdzenie poprawności oznaczeń, kolejności faz oraz ciągłości toru ochronnego.

Dokumentacja dla Inwestora

Sporządzenie protokołów z badań w programie Proton+ wraz z orzeczeniem.
Przekazanie tabel z wynikami SWZ, RCD, RI oraz ciągłości przewodów.
Wskazanie ewentualnych usterek i rekomendacji naprawczych przed odbiorem końcowym.
Archiwizacja wyników pomiarów dla przyszłych przeglądów okresowych.

Galeria – pomiary instalacji elektrycznej

Fragmenty pomiarów obwodów gniazd i oświetlenia: impedancja pętli zwarcia, testy RCD oraz przykładowe wyniki widoczne bezpośrednio na ekranie miernika Sonel MPI‑540‑PV.

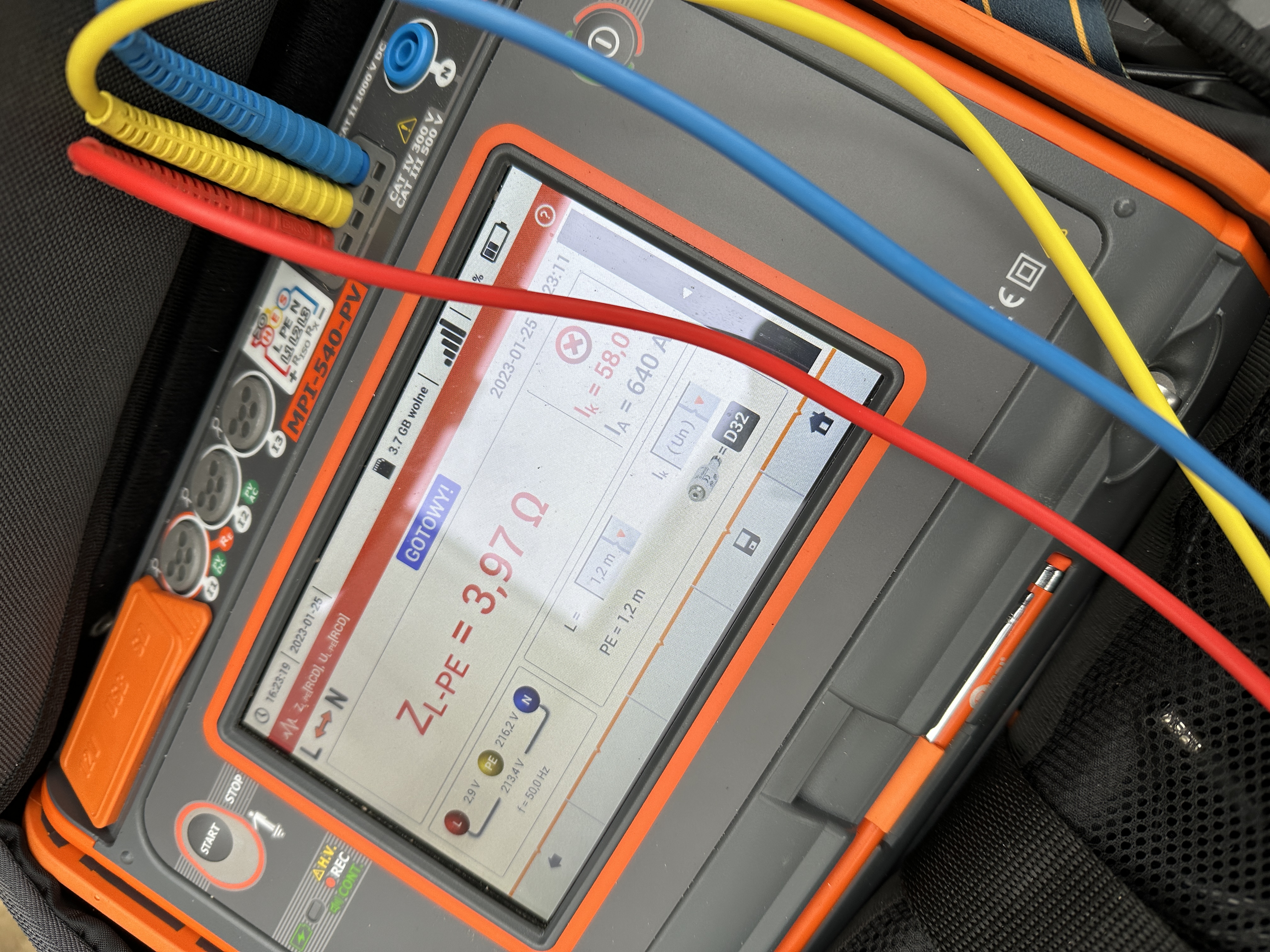

Pomiar impedancji pętli zwarcia L-PE — Pomiar impedancji pętli zwarcia L‑PE dla obwodu zabezpieczonego wyłącznikiem nadprądowym – weryfikacja warunku szybkiego wyłączenia zasilania.

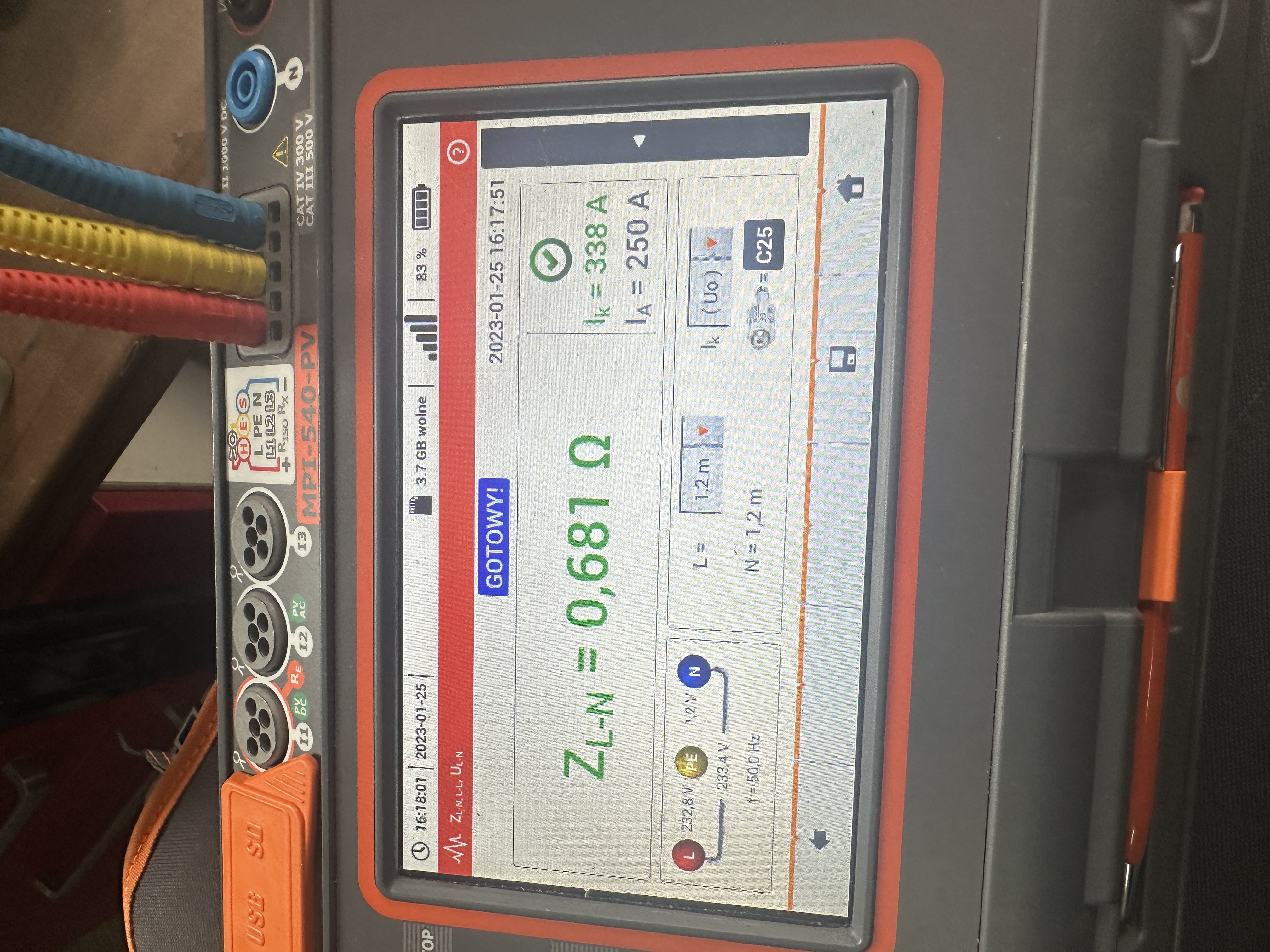

Pomiar impedancji pętli L-N — Pomiar pętli L‑N w rozdzielnicy – kontrola wartości prądów zwarciowych oraz spadków napięcia w obwodach.

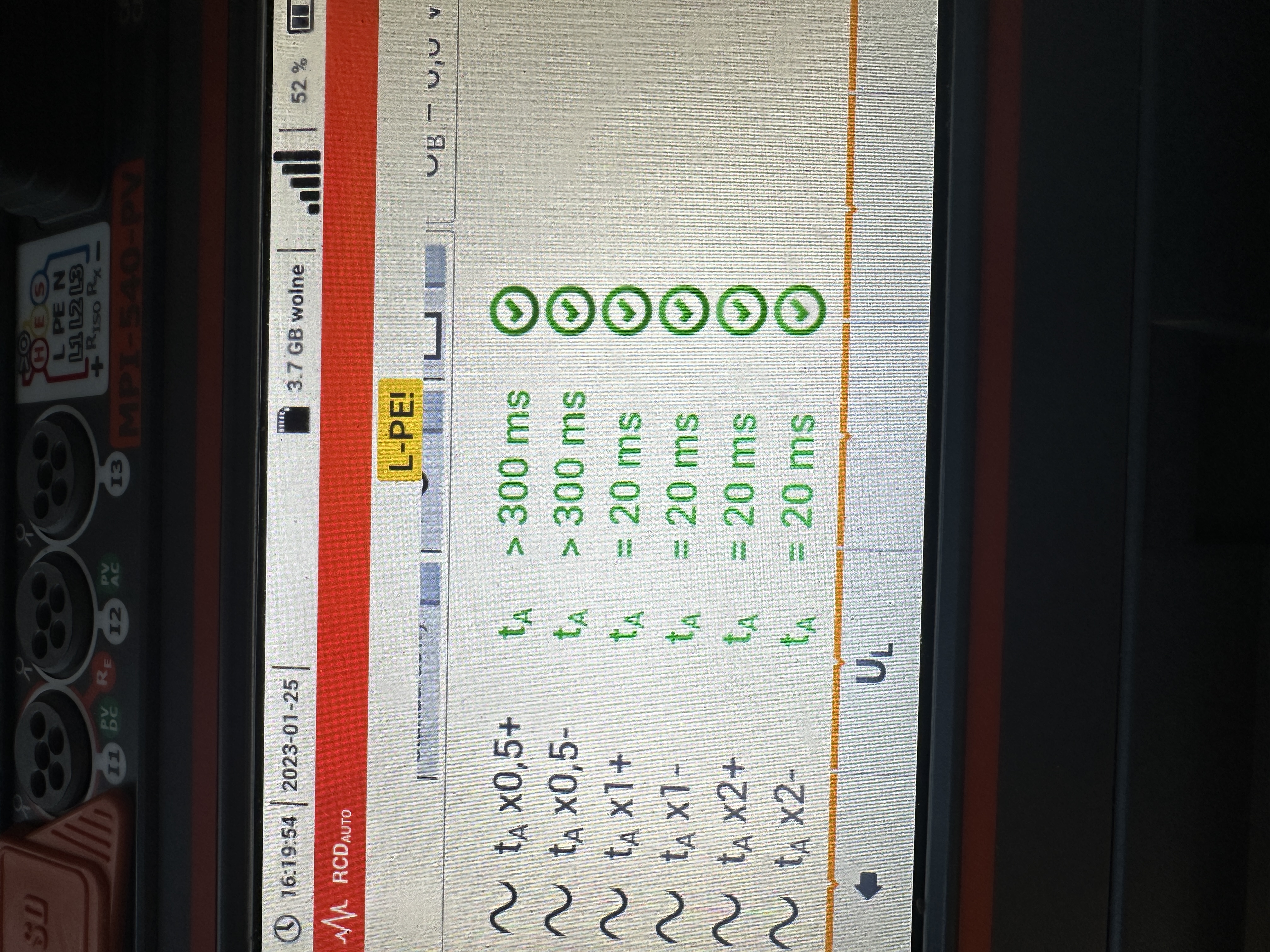

Test automatyczny wyłącznika różnicowoprądowego – seria zadziałań przy różnych prądach i polaryzacji, z oceną czasów zadziałania.

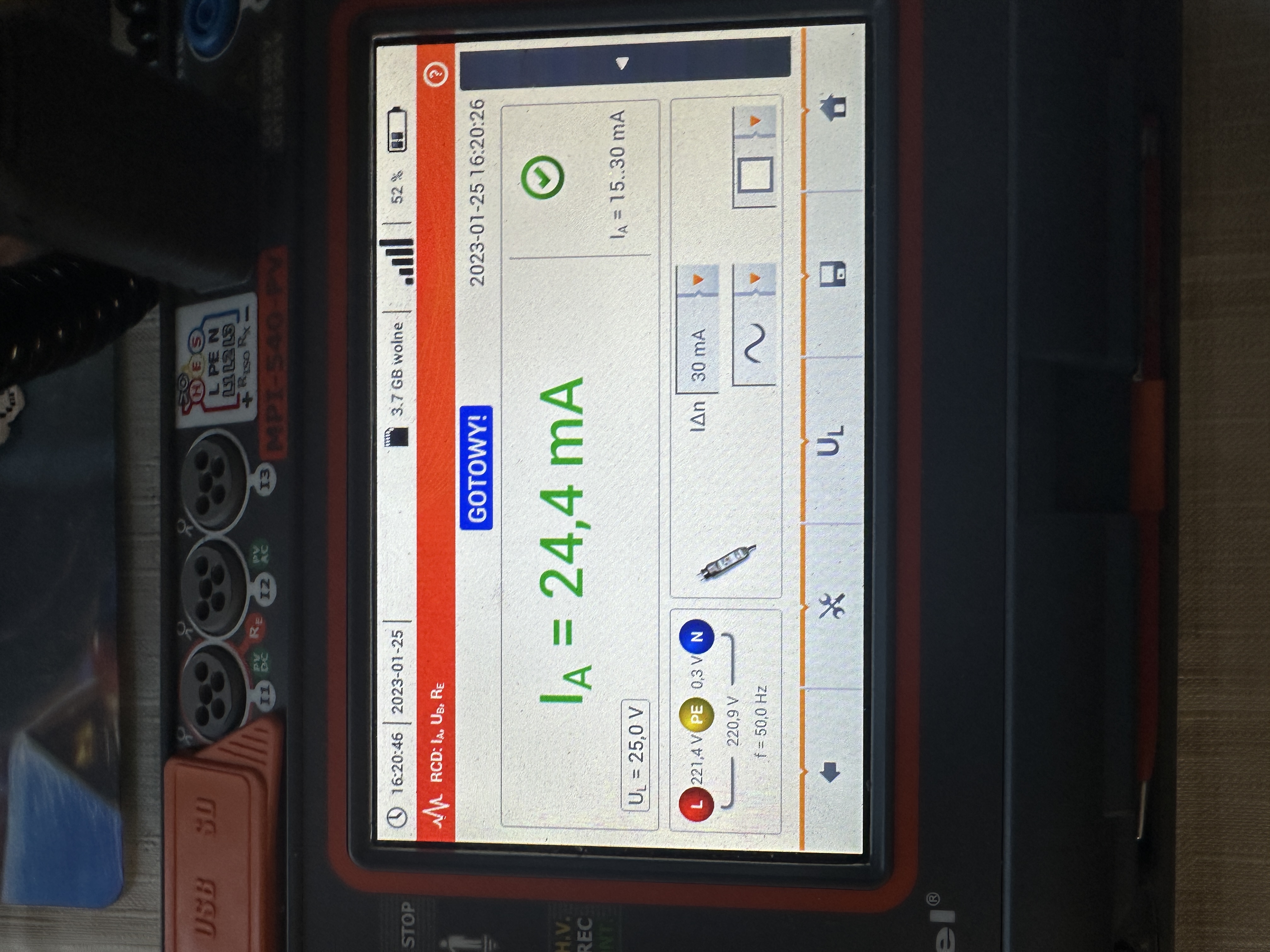

Pomiar prądu zadziałania RCD 30 mA – potwierdzenie poprawnego działania ochrony przeciwporażeniowej w obwodach gniazd.
