Prefabrykacja rozdzielnic nN – przykładowe realizacje

Rozdzielnice nN przygotowane w warsztacie IMT: od projektu i doboru aparatów, przez prefabrykację i badania rutynowe, aż po dokumentację, którą można dołączyć do odbioru instalacji lub dokumentacji powykonawczej.

Zakres prac przy prefabrykacji

Prefabrykacja rozdzielnic nN łączy pracę projektową z wykonawstwem i pomiarami. Na co dzień przygotowujemy rozdzielnice dla hal, magazynów, budynków biurowych oraz obiektów usługowych.

Opracowanie schematu ideowego i jednokreskowego oraz dobór aparatów pod konkretne parametry sieci.
Dobór obudowy, systemu szyn, przekrojów przewodów oraz zabezpieczeń głównych i odpływowych.
Montaż aparatów, szyn i torów prądowych, prowadzenie okablowania oraz opis pól i obwodów.
Wykonywanie badań rutynowych (zgodnie z PN-EN 61439): m.in. oględziny, próby działania, pomiary.
Przygotowanie dokumentacji: schematy, wykazy aparatów, protokoły z badań oraz karta rozdzielnicy.

Dokumentacja i oznakowanie CE

Do prefabrykowanych rozdzielnic przygotowujemy komplet dokumentacji wymaganej dla oznakowania CE. Klient otrzymuje nie tylko fizyczną rozdzielnicę, ale również pełen pakiet papierów do archiwum i dla służb utrzymania ruchu.

Deklaracja zgodności UE dla rozdzielnicy (na bazie PN-EN 61439).
Teczka techniczna: schematy, wykazy aparatów, dane zwarciowe i protokół badań rutynowych.
Tabliczka znamionowa rozdzielnicy z podstawowymi parametrami pracy.
Opcjonalnie – elektroniczny pakiet CE w formie archiwum ZIP do przekazania inwestorowi.

Przykładowe zastosowania

Rozdzielnice główne i zasilające

Rozdzielnice główne dla obiektów przemysłowych i większych budynków: pola zasilające, odpływy na hale, układy pomiarowe, zabezpieczenia główne oraz aparatura kontrolno–pomiarowa.

Rozdzielnice działowe i piętrowe

Szafy zasilające poszczególne strefy, kondygnacje lub linie technologiczne – przygotowane jako gotowe moduły do podłączenia na budowie przez ekipę elektryczną inwestora.

Szafy kompensacji mocy biernej / SVG

Zabudowa baterii kondensatorów lub układów SVG w dedykowanych szafach, wraz z układem zabezpieczeń, rozłączników, pomiarów oraz logiką sterowania dopasowaną do danego obiektu.

W zależności od potrzeb możemy przygotować rozdzielnicę jako element instalacji realizowanej przez IMT lub jako gotowy produkt – do wysyłki i montażu przez elektryka po stronie klienta.

Galeria prefabrykowanych rozdzielnic

Kilka przykładowych rozdzielnic przygotowanych w IMT – od rozdzielnic głównych z torami Cu, przez szafy boiskowe, po szafy zasilająco–komunikacyjne.

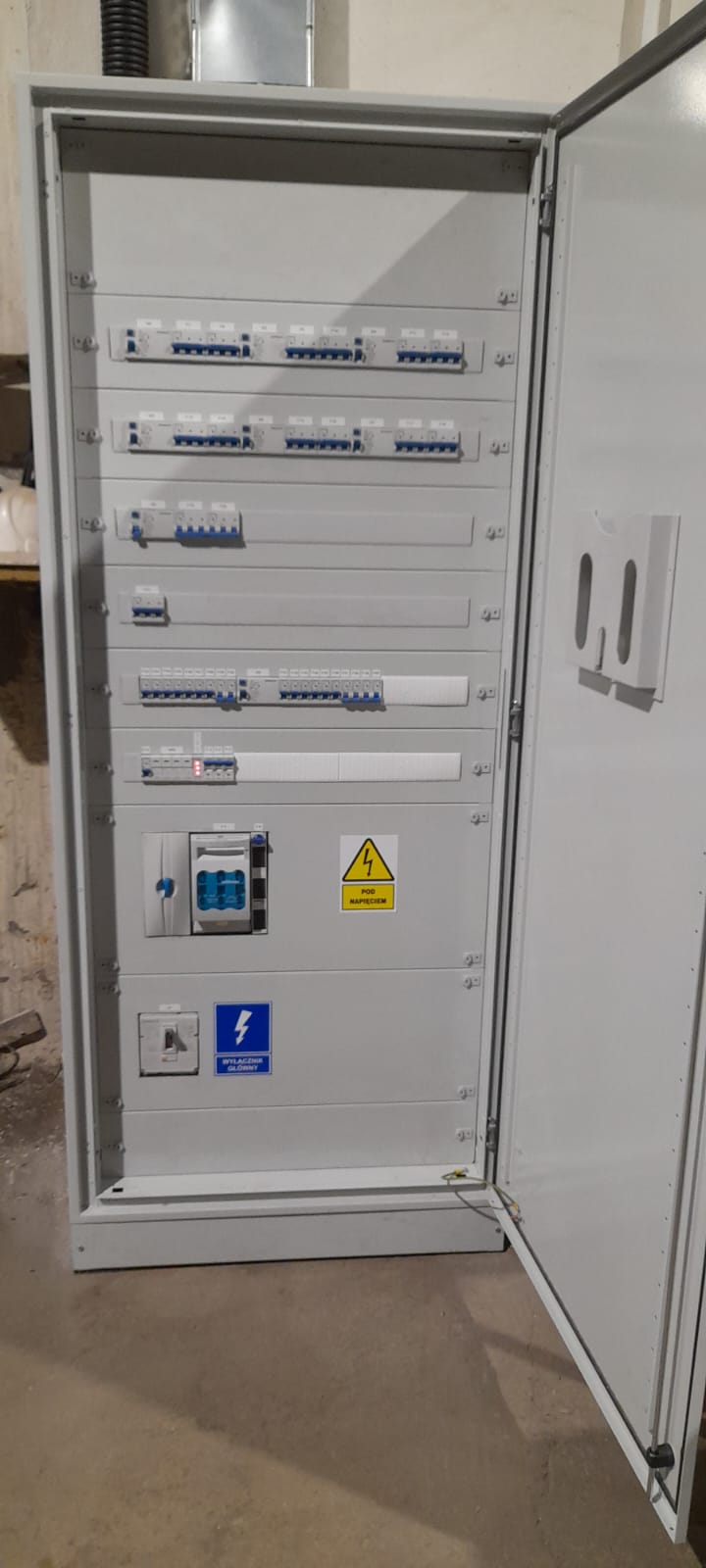

Gotowa rozdzielnica modułowa nN po prefabrykacji w warsztacie IMT – przygotowana do montażu na obiekcie, z opisanymi polami i zabezpieczeniami odpływów.

Szyny Cu i kable zasilające w polu rozdzielnicy mocy — Pole zasilające rozdzielnicy mocy – szyny Cu, zakończenia kabli oraz przygotowane połączenia dla głównych torów prądowych.

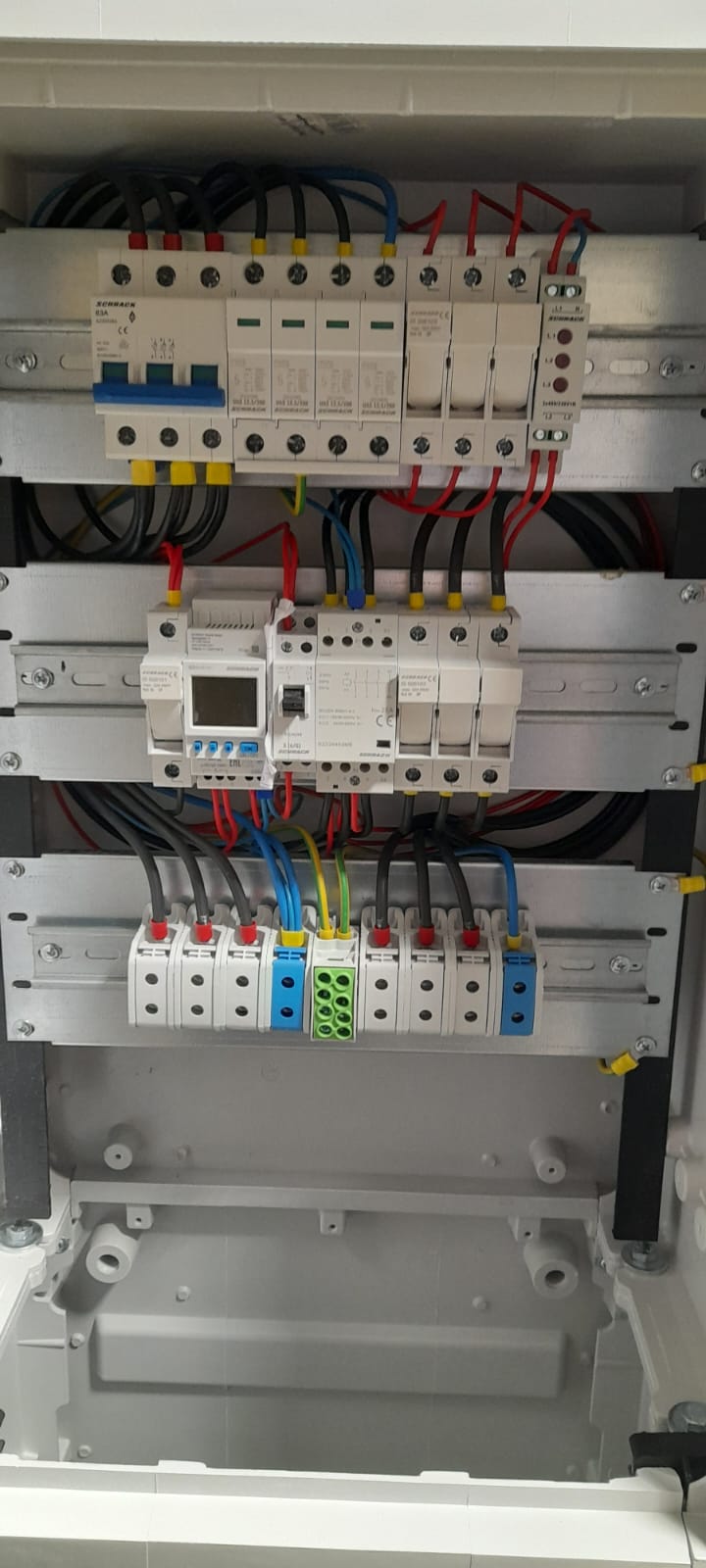

Rozdzielnica sterowania z zabezpieczeniami przepięciowymi SPD i aparaturą sterującą — Rozdzielnica sterowania z SPD, zabezpieczeniami modułowymi oraz aparaturą sterującą przygotowaną do pracy w układzie zewnętrznym.

Prefabrykowana rozdzielnica sterowania – widok frontowy wnętrza — Drugie ujęcie tej samej rozdzielnicy sterowania – uporządkowany montaż aparatury, czytelny podział torów oraz przygotowane zaciski przyłączeniowe.

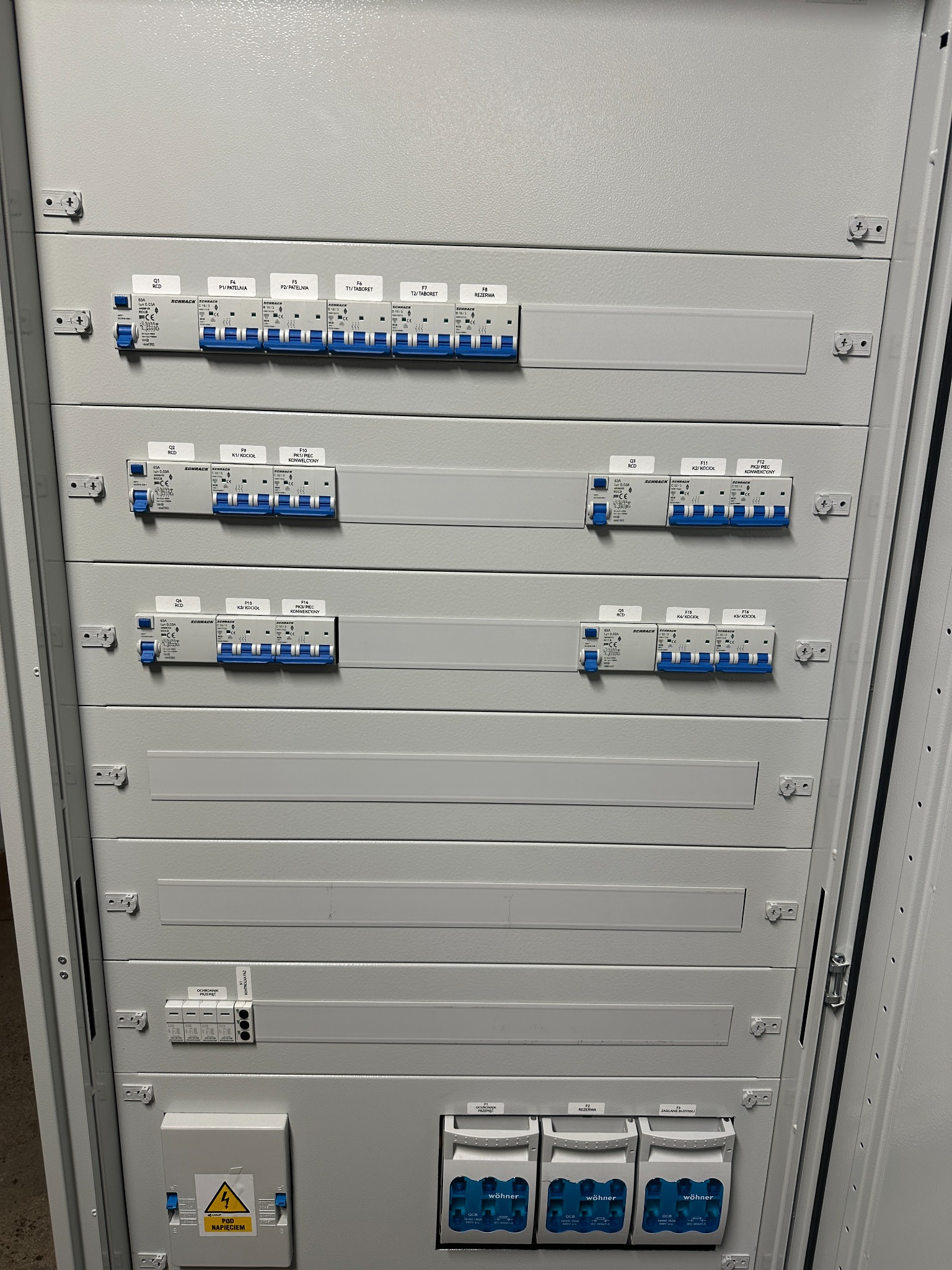

Prefabrykowana rozdzielnica główna nN – widok od frontu — Rozdzielnica główna nN – zabudowa aparatów modułowych, przygotowane miejsce na kolejne pola i przejrzyste opisy obwodów.

Wnętrze prefabrykowanej rozdzielnicy z aparatami modułowymi — Wnętrze rozdzielnicy głównej – montaż aparatów na szynach, prowadzenie przewodów i listwy zaciskowe przygotowane pod okablowanie z obiektu.

Rozdzielnica mocy z torami prądowymi i wyłącznikami kompaktowymi — Pole mocy z wyłącznikami kompaktowymi i torami Cu – zabudowa dla zasilania głównych odpływów w obiekcie przemysłowym.

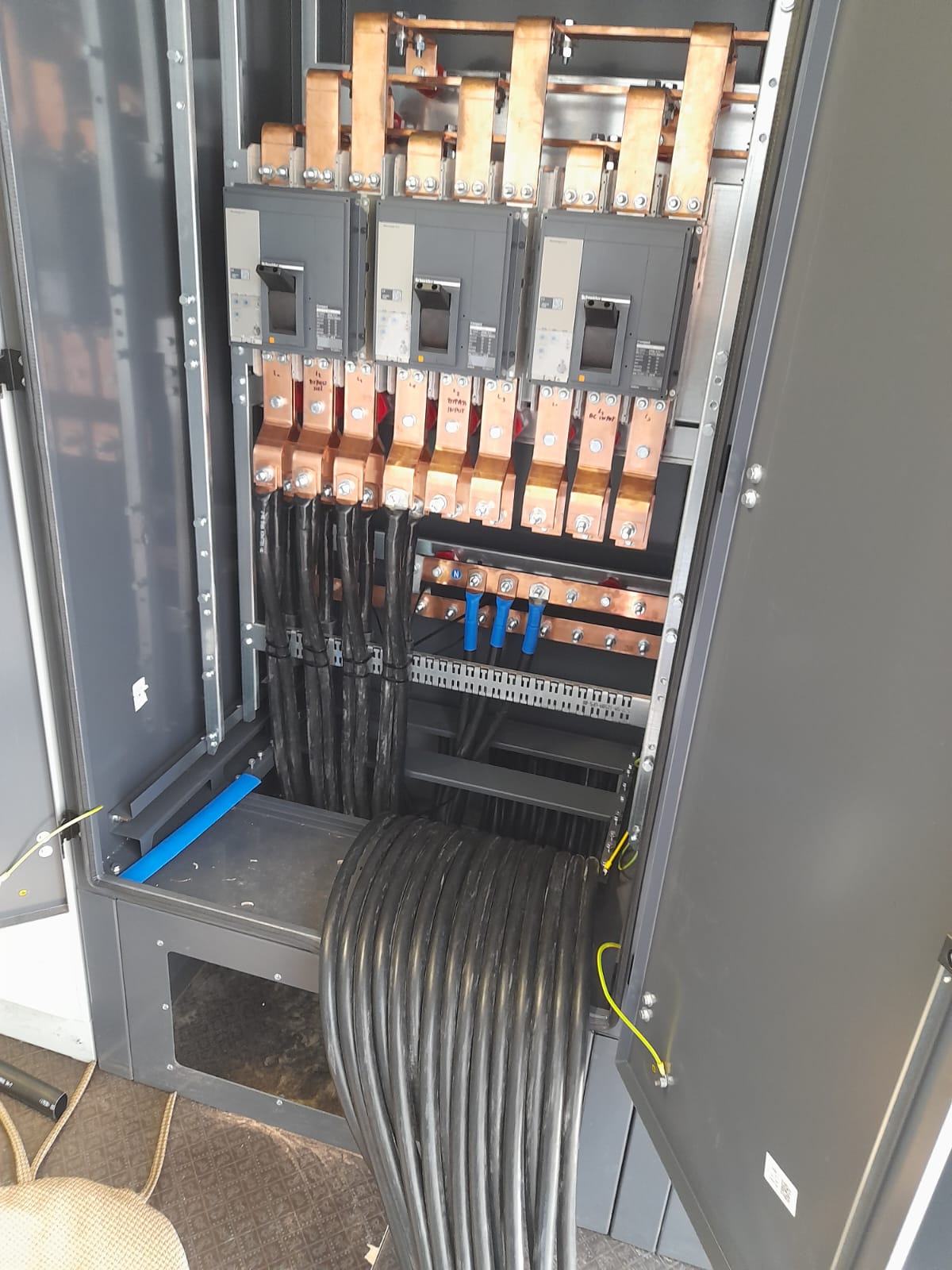

Rozdzielnica mocy z torami Cu i wyjściami kablowymi – widok na odpływy — Rozdzielnica mocy z torami Cu i wiązką kabli odpływowych przygotowanych do wyjścia na kanał kablowy.

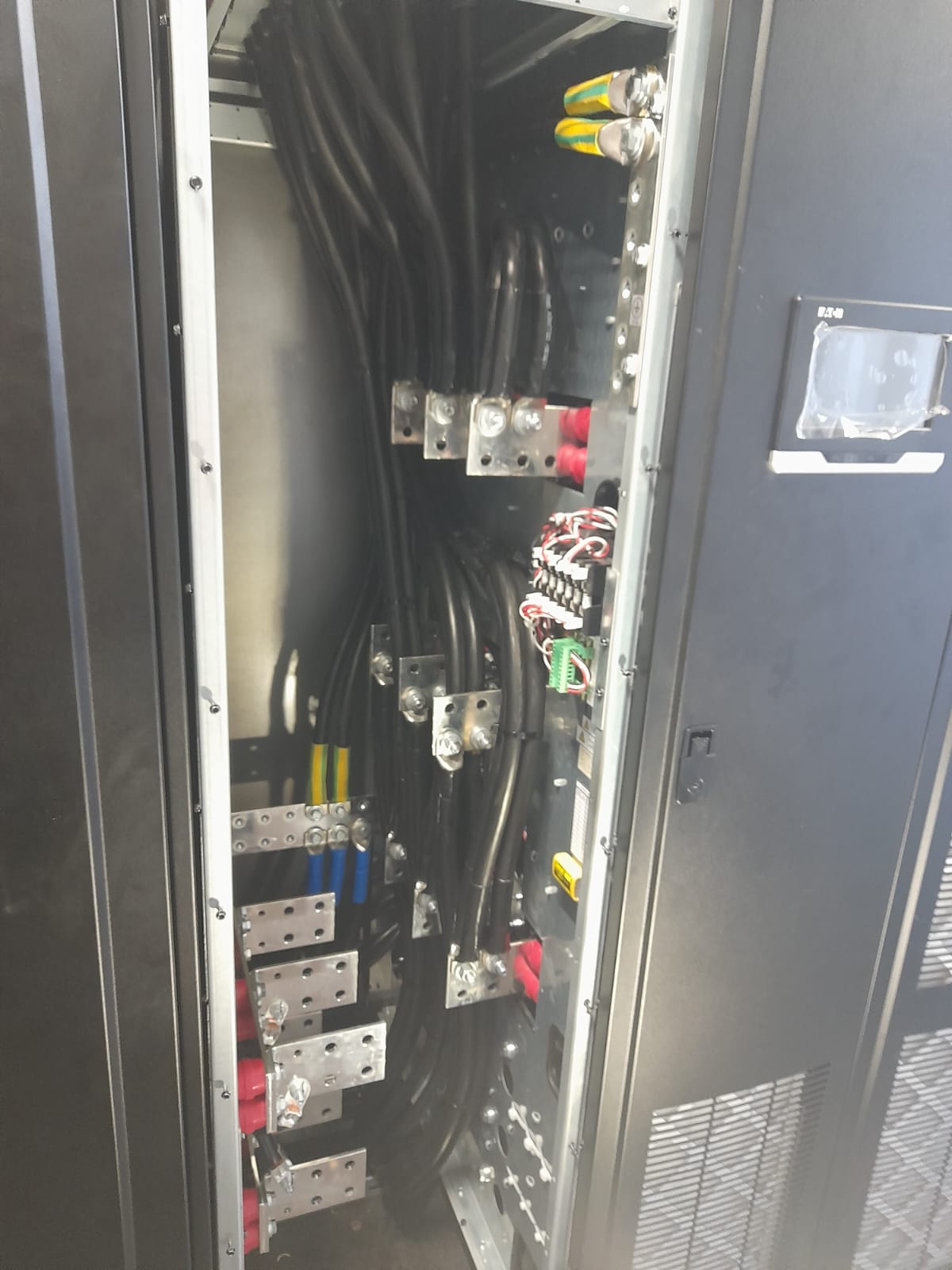

Boczny widok rozdzielnicy mocy z wielotorowymi odpływami kablowymi i listwami połączeniowymi — Boczny widok rozdzielnicy mocy – wiązki kabli odpływowych, listwy połączeniowe i szyny zbiorcze nN.

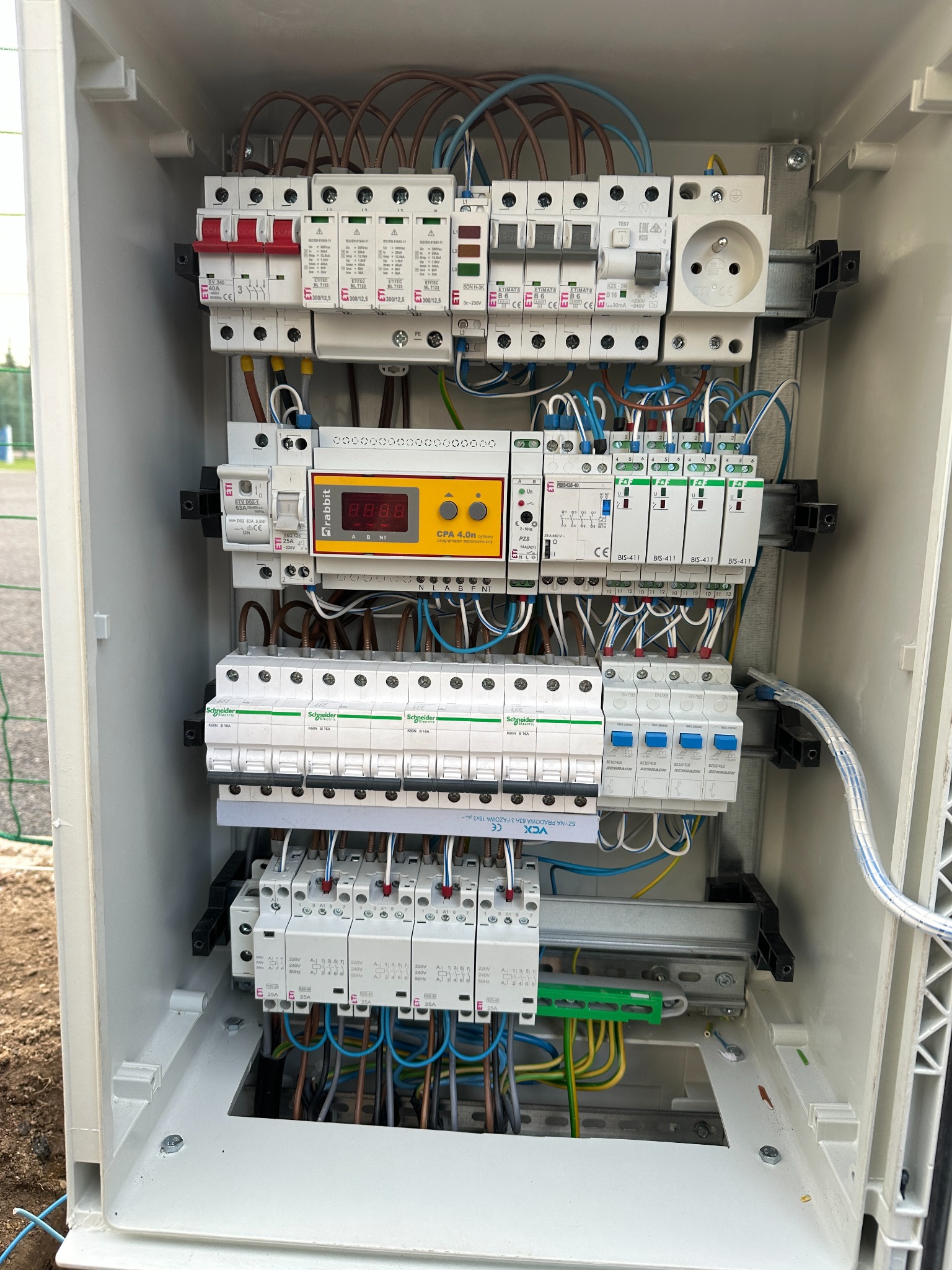

Rozdzielnica oświetlenia boiska – wnętrze z aparaturą i okablowaniem — Rozdzielnica oświetlenia boiska – aparatura, okablowanie i zabezpieczenia obwodów masztów oraz sterowanie automatyką oświetlenia.

Rozdzielnica oświetlenia boiska – widok z opisami pól — Ta sama szafa po zamknięciu i opisaniu pól – układ gotowy do odbioru i późniejszych przeglądów.

Szafa zasilania i monitoringu w obudowie zewnętrznej — Szafa zasilająco–komunikacyjna – zabezpieczenia, SPD oraz wyposażenie do komunikacji (router), przygotowane dla systemu monitoringu i sterowania.

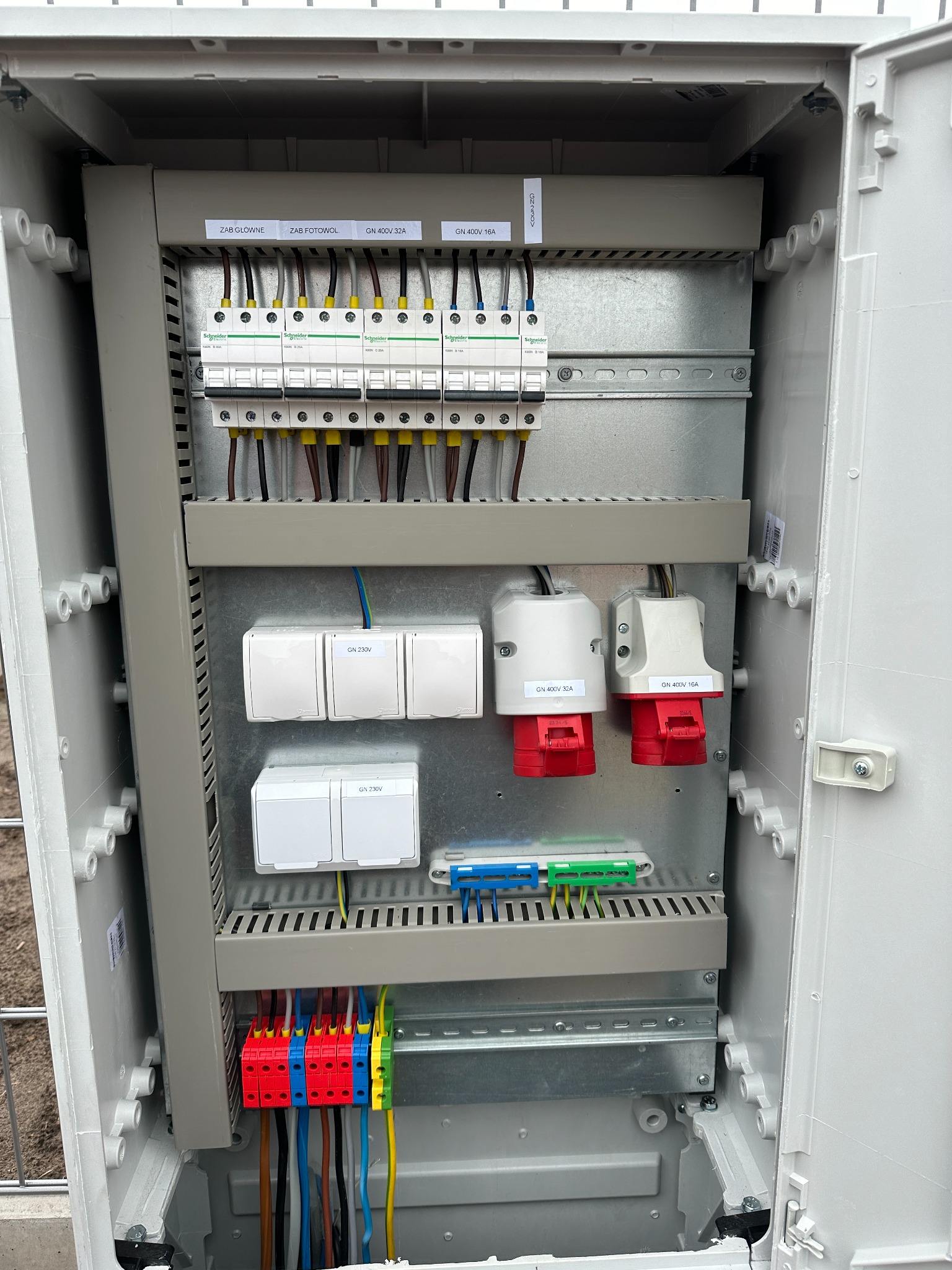

Szafa z gniazdami 230/400 V do zasilania zewnętrznego — Słupek z gniazdami 230/400 V – zasilanie serwisowe i tymczasowe dla wydarzeń plenerowych lub prac serwisowych.

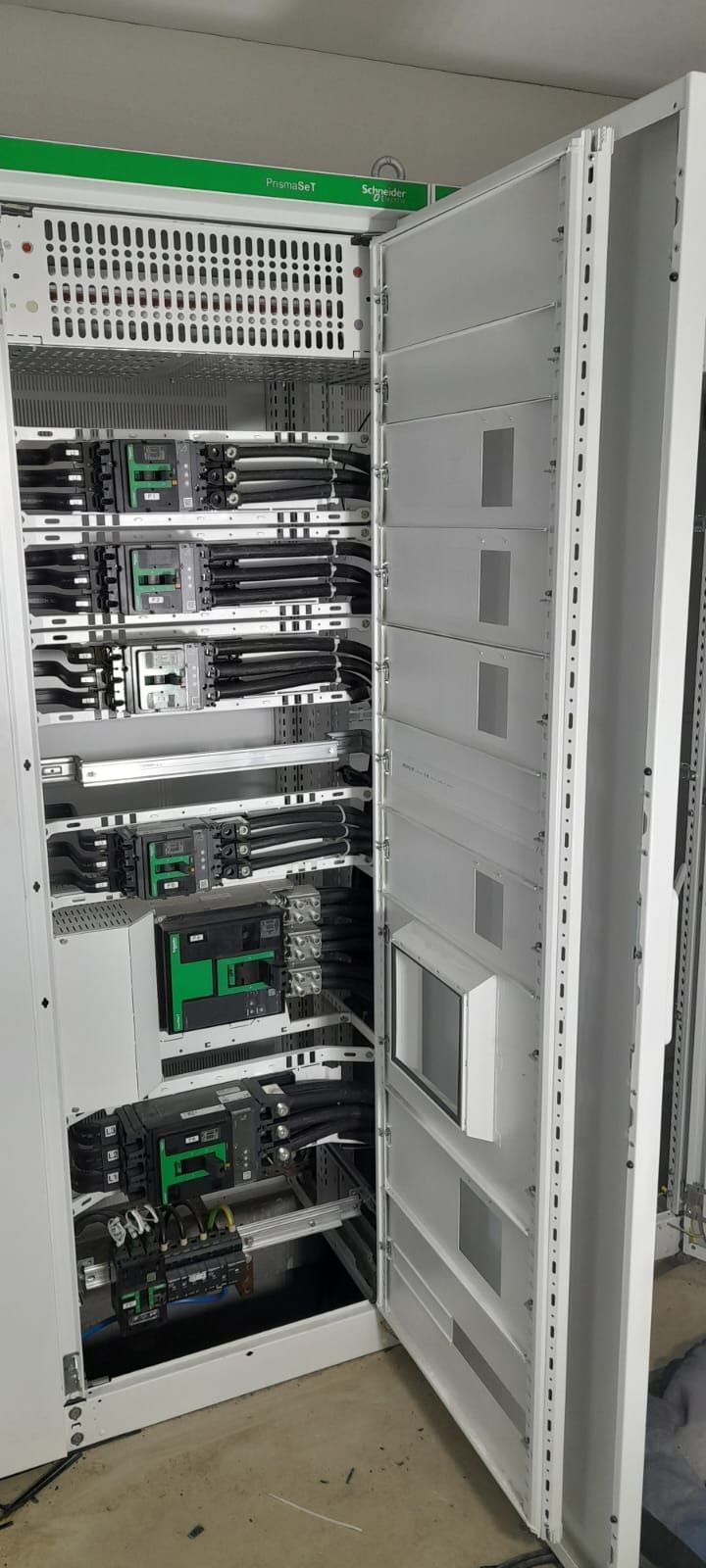

Prefabrykowana rozdzielnica mocy Schneider PrismaSeT z wyłącznikami kompaktowymi — Rozdzielnica mocy w systemie Schneider PrismaSeT – wyłączniki kompaktowe, tory Cu i prowadzenie kabli przy odpływach głównych.

Pole przyłączeniowe rozdzielnicy mocy z kablami zasilającymi i szynami prądowymi — Pole przyłączeniowe rozdzielnicy – prowadzenie wielożyłowych kabli zasilających oraz ich zakończenie na systemowych szynach prądowych.

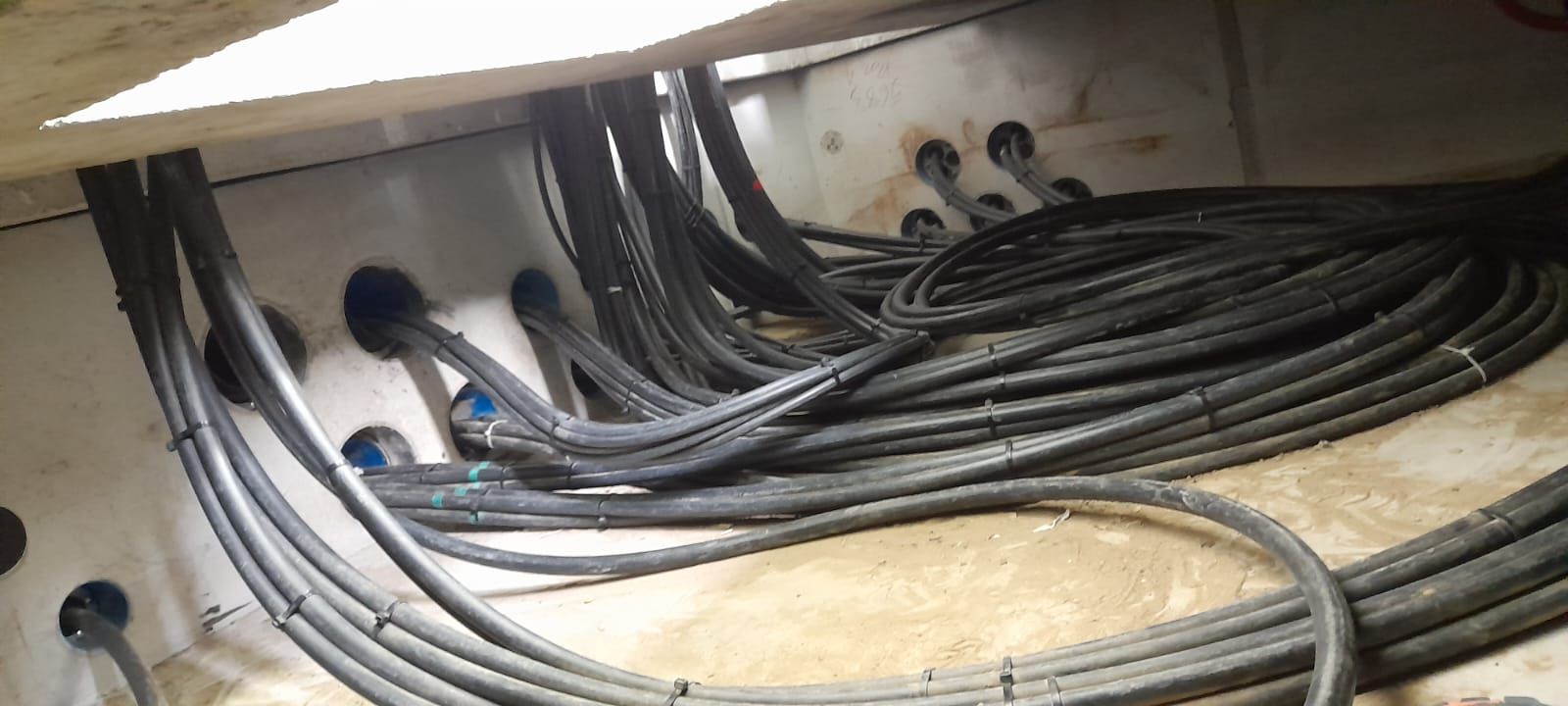

Kanał kablowy pod transformatorem z ułożonymi kablami zasilającymi — Kanał kablowy pod transformatorem – kilka torów kabli zasilających w przepustach ściennych i przygotowane dojście do rozdzielnicy głównej.

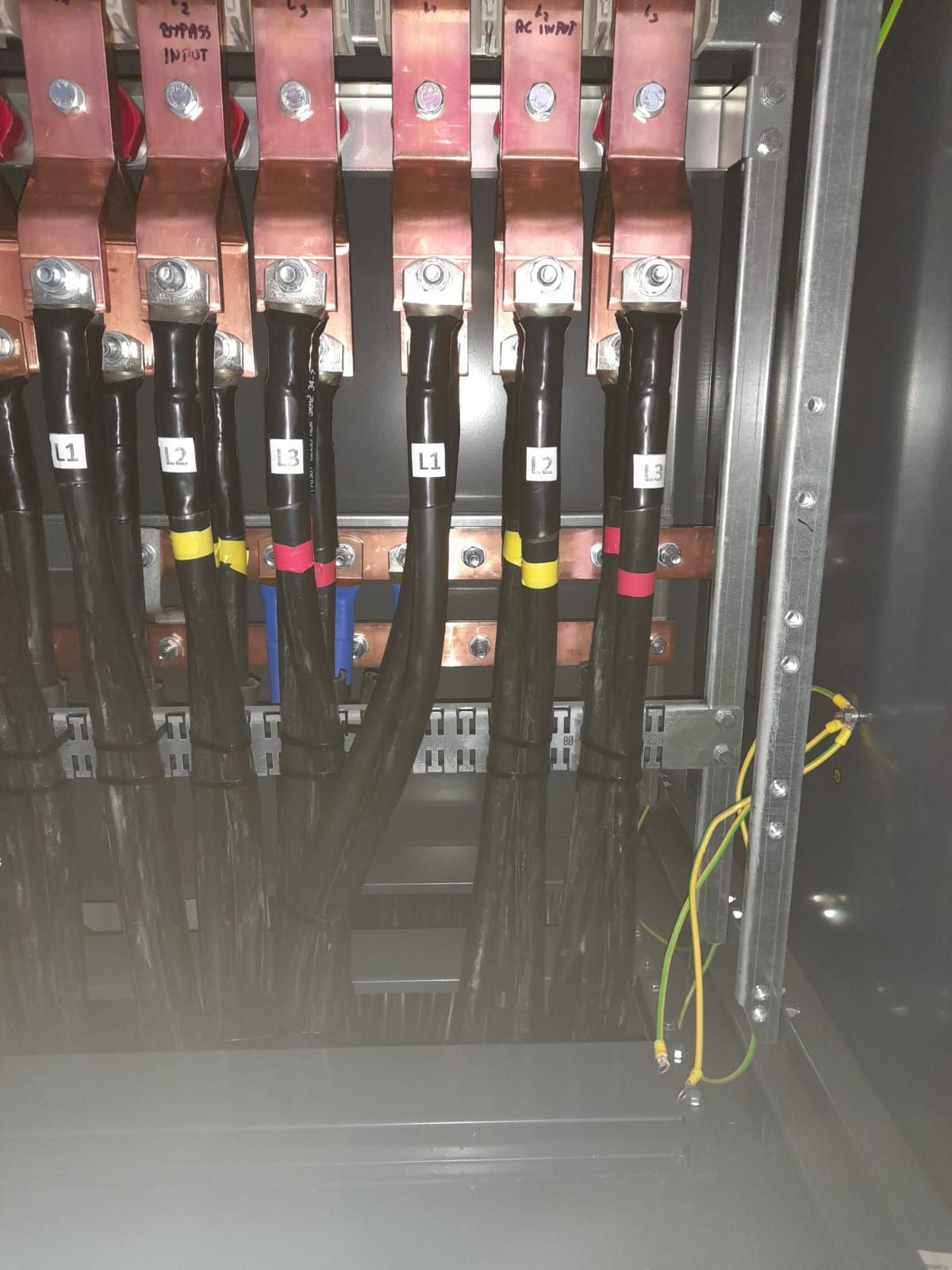

Połączenie równoległych kabli z szynami Cu w rozdzielnicy mocy — Połączenie równoległych kabli z szynami Cu – czytelne oznaczenie faz i uporządkowane prowadzenie przewodów w polu mocy.

Pole rozdzielnicy mocy przed zabudową wkładek – przygotowane szyny i wiązki kabli odpływowych — Pole rozdzielnicy mocy przed zabudową wkładek – widoczne tory Cu oraz przygotowane wiązki kabli odpływowych.

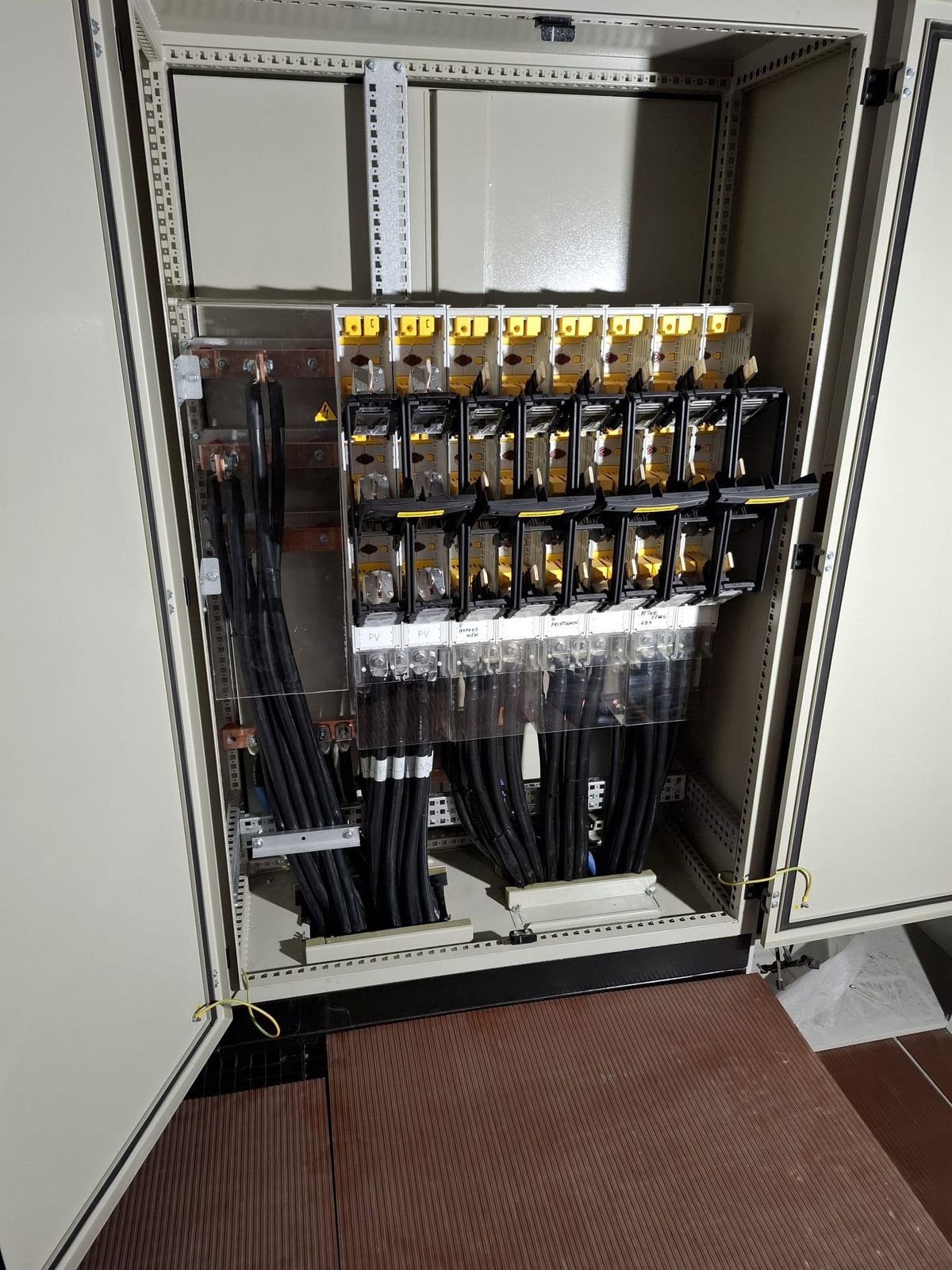

Pole rozdzielnicy mocy po zabudowie wkładek bezpiecznikowych – gotowe do pracy — To samo pole po zakończeniu prac – kompletna zabudowa wkładek bezpiecznikowych i uporządkowane przewody.
